Пустотные плиты перекрытия

Плиты перекрытия являются составляющими несущих конструкций зданий. Они бывают пустотными или ребристыми, но обе разновидности изготавливают из тяжелого, легкого или плотного силикатного бетона. В основном пустотные плиты перекрытия используются в крупнопанельном строительстве. Особую популярность им придает невысокая цена и прочность, позволяющая конструировать из них несущие части здания. Единственное ограничение в строительстве зданий из подобных плит состоит в том, что для их монтажа необходимо поддерживать определенную температуру и влажность.

Плиты пустотные железобетонные

Производство плит не отличается высокой сложностью, но оно должно проходить строгий контроль качества, поскольку готовая продукция должна без проблем выдерживать несущие части здания и не разрушаться ни при каких условиях. Плиты пустотные железобетонные изготавливаются при помощи открытых форм, в которых предварительно монтируется стальной каркас. Прутики каркаса соединяются между собой при помощи сварки, в то же время устанавливаются строповочные петли. После монтажа каркаса форма устанавливается на вибростол, и в нее наливается бетон.

Вибрация позволяет обеспечивать точные размеры плиты, а также придает ей прочность и долговечность. Виброформирование также гарантирует гладкую поверхность без шероховатостей, трещин к сколов. Технология требует, чтобы стальной каркас был покрыт слоем бетона не менее 15 мм, изделия с оголенной арматурой в реализацию не допускаются. После виброформирования наступает черед сушки плит. Для этого их помещают в автоклавы и доводят там до кондиции. Перед выходом на рынок плиты проходят обязательные приемо-сдаточные испытания и контроль качества.

Пустотные плиты перекрытия — серия

При изготовлении пустотных плит обязательным условием является соблюдения стандартов. На данный момент для них работает специальный ГОСТ №28984, для соответствия которому серия пустотных плит перекрытиядолжна быть подтверждена чертежами 1.141-1. Продукция, соответствующая этой серии, должна иметь 220 мм в высоту, что соответствует кладке в три кирпича. Некоторые заводы выпускают плиты высотой 160 мм, то есть в два кирпича, либо же 300 мм, или четыре кирпича.

Маркировка пустотных плит перекрытия

Как и любую другую продукцию, пустотные плиты маркируют на заводе-производителе. Прежде чем закупать данный стройматериал, нужно разобраться, что означает маркировка пустотных плит перекрытия. Это может быть довольно сложно, но при наличии списка сокращений ее расшифровка не составит труда. Итак, маркировка на плитах означает следующее:

• 1ПК или просто ПК относится к плитам высотой 22 см и диаметром пустот 159 мм, их опирают на две стороны.

• 2ПК — высота и опирание на две стороны как в предыдущем пункте, но диаметр пустот меньше, всего 14 см.

• 3ПК — высота и опирание аналогично первым двум пунктам, диаметр пустот — 127 мм.

• 4ПК означает, что высота такой плиты равняется 26 см, а ее пустоты имеют диаметр 159 мм. При этом в плите есть вырезы по контуру верхней зоны.

• 5ПК обладает высотой 26 см, диаметр пустот 18 см, опирается на две стороны.

• 6ПК — это плита высотой 30 см и диаметром пустот 203 мм, также рассчитана на опирание на две стороны.

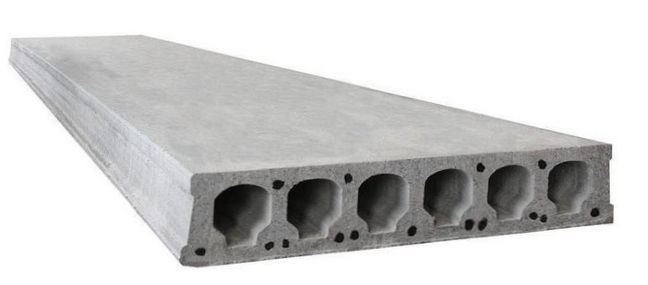

• 7ПК — тонкая плита высотой 16 см, опирается на две стороны и имеет грушевидные пустоты.

• ПГ — аналогично грушевидные пустоты, но высота плиты составляет 26 см.

• ПБ является плитой, изготовленной при помощи непрерывного формирования с использованием длинных стендов. Ее высота составляет 22 см.

Эти сокращения всегда стоят в начале маркировки. За ними может следовать еще одна буква, она обозначает дополнительные стороны опирания. При этом «Т» означает «3 стороны», а «К» — «4 стороны».

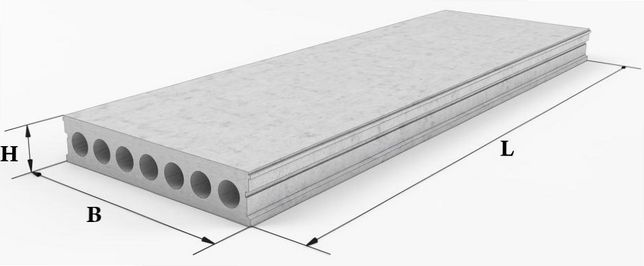

Цифры в маркировке

Далее идут цифры. Первые две из них обозначают длину плиты, счет идет на дециметры. Нужно учитывать, что в реальности плиты обычно на 2 см короче от заявленной в маркировке, то есть плита 2ПКТ60 имеет 22 см в высоту и 598 см в длину. Следующие две цифры демонстрируют ширину плиты, для нее также используются дециметры. От нее следует отнимать 1 см, таким образом, плита 2ПКТ6012 будет иметь 119 см в ширину.

Несущую способность перекрытия обозначают последней цифрой в маркировке. Она рассчитана в сотнях кг на квадратный метр, то есть плита 2ПКТ60124 имеет несущую способность 400 кг на кв.м. В самый конец маркировки ставят обозначения латиницей. Так, «t» означает, что плита сделана из тяжелого бетона, «а» — что ее отверстия укомплектованы уплотняющим вкладышем. «AtV» обозначает наличие предварительно-напряженной арматуры на нижней рабочей поверхности плиты.
